SG100-R Genişletilmiş Menzilli Sabit CH4 Dedektörü
Verici ve sensör arasında genişletilmiş mesafe özelliği ile metan (CH₄) izleme için tasarlanmış gelişmiş sabit uzaktan gaz algılama sistemi.
SG100-R, RS485 iletişimini kullanarak sensörü vericiden 1000 metreye kadar ayıran sabit bir gaz algılama sistemidir. Bu uzak montaj tasarımı, ölçüm noktasının bir kanal, boru hattı, kapalı alan içinde olduğu veya gazların havadan ağır olduğu yerler için idealdir; sensör tehlikenin olduğu yere gider, verici ise ekranın görüntülenmesi ve yapılandırılması için uygun, güvenli bir konumda kalır.
Örnek olarak metanı (CH₄) ele alan sistem, %1 LEL çözünürlükle %0 ila %100 LEL arasında ölçüm yapmak için katalitik bir yanma sensörü kullanır. Çıkışlar arasında 3 kablolu 4-20mA, RS485 Modbus ve üç röle (düşük alarm, yüksek alarm, arıza alarmı) bulunur. Yapılandırma, manyetik bir çubuk veya isteğe bağlı uzaktan kumanda kullanılarak muhafazayı açmaya gerek kalmadan güvenli bir şekilde gerçekleştirilir. Ünite, IECEx/ATEX sertifikasına (Ex db IIC T6 Gb), IP66/IP68 korumasına ve sağlam döküm alüminyum muhafazaya (SS316 isteğe bağlı) sahiptir. Montaj braketi ile birlikte gelir.
Uzaktan Sensör Yerleştirmesi Neden Önemlidir?
Geleneksel sabit dedektörler, sensörü doğrudan vericinin üzerine monte eder; ancak bu, her senaryoda işe yaramaz. SG100-R bu zorlukları çözer:
- Kanal ve boru hattı kurulumları- Kolay erişim için verici dışarıda kalırken sensörü hava akışının içine yerleştirin.
- Havadan ağır gazlar- NH₃, H₂S ve H₂ gibi gazlar düşük noktalarda yerleşme eğilimindedir. Sensör zemine yaklaşır; verici güvenli okuma için göz hizasında kalır.
- Ulaşılması zor alanlar- Kapalı alanlar, kap başlıkları veya yükseltilmiş kanallar - tehlikeli bölgelere tırmanmadan veya girmeden sensöre uzaktan erişin.
- Zorlu sensör ortamları- Ölçüm noktası ıslak, tozlu veya aşındırıcı ise verici daha temiz bir alana yerleştirilebilir ve böylece servis ömrü uzatılabilir.
- Maksimum ayırma mesafesi: 1000 metre- Vericiden gelen RS485 bağlantısı aracılığıyla güç sağlanır ve iletişim sağlanır.
Metan (CH₄) Hakkında Kısa Bir Not
Metan doğal gazın ana bileşenidir. Renksiz, kokusuz ve son derece yanıcıdır. Havadaki konsantrasyonu hacimce %5 ila %15 arasına ulaştığında patlayıcı hale gelir. Metanın Alt Patlama Sınırı (LEL), dedektörde %100 LEL olarak tanımlanan %5 VOL'dur. %0-100 LEL'in ölçülmesi doğrudan atmosferin patlayıcı menzile ne kadar yakın olduğunu gösterir.
Tipik metan kaynakları:Doğal gaz boru hatları, atık depolama alanları, kömür madenleri, biyogaz tesisleri, atık su sindiricileri ve petrol rafinerileri.
SG100-R, özellikle geleneksel dedektörlerin kolayca kurulamadığı veya bakımının yapılamadığı uzak veya erişilmesi zor yerlerde yanıcı sızıntılara karşı erken uyarı sağlar.
Saha Uygulamaları - SG100-R'nin Mükemmel Olduğu Yerler
- Kanal boru hatları- Havalandırma veya egzoz kanallarındaki gazı izleyin; Sensör içeride, verici dışarıda.
- Ağır gaz tespiti- NH₃, H₂, H₂S düşük noktalara yerleşir; zemin seviyesinde sensör, rahat görüş yüksekliğinde verici.
- Kapalı alan girişi- Tankların, kapların veya kanalizasyonların içindeki sensör; verici, personelin izlenmesi için dışarıya güvenli bir şekilde yerleştirilmiştir.
- Depolama alanları ve biyogaz tesisleri- Toplama kuyularında ve çürütücülerde metan izleme.
- Doğal gaz kompresör istasyonları- Erişimin kısıtlı olduğu vana çukurlarındaki uzaktan kumanda sensörü.
- Petrol ve gaz rafinerileri- Ulaşılması zor proses alanlarında kaçak emisyon izleme.
- Atık su arıtma- Tank üst boşluklarında çürütücü gaz (metan) izleme.
- Kömür madenleri- Dönüş hava yollarında veya geçiş alanlarında uzaktan algılama.

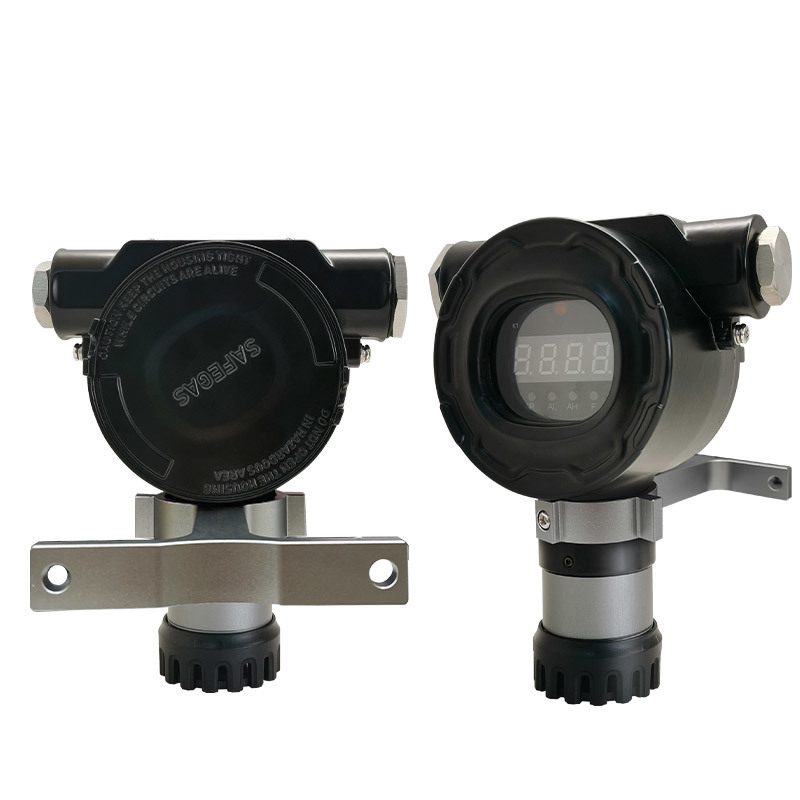

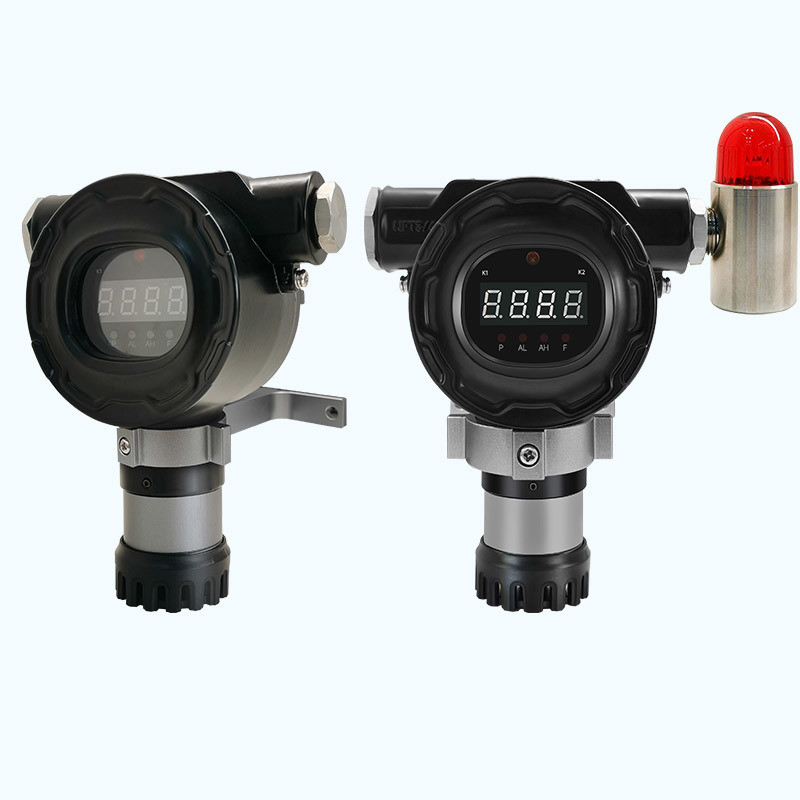

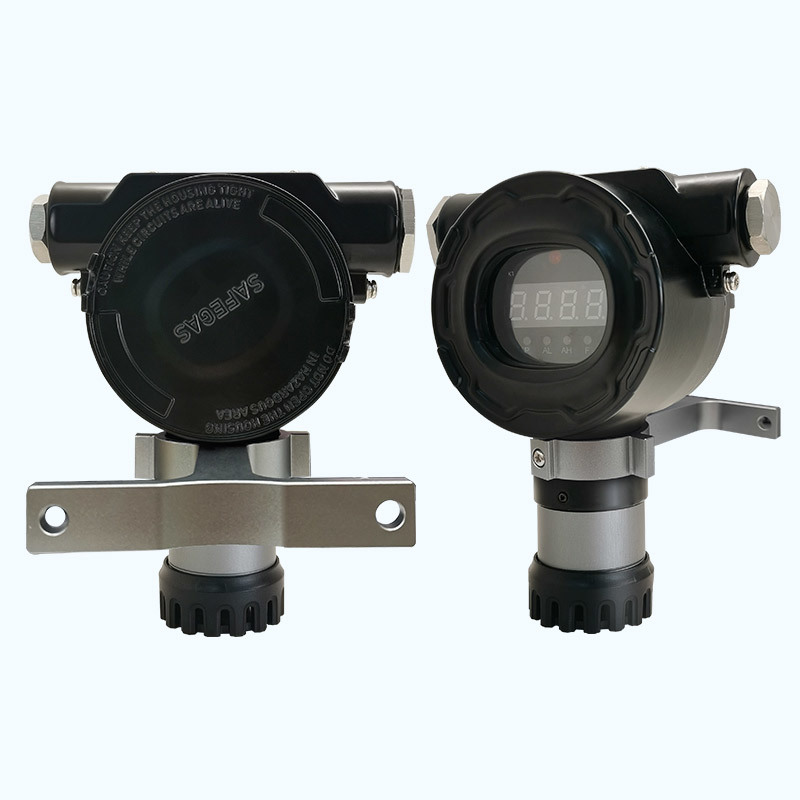

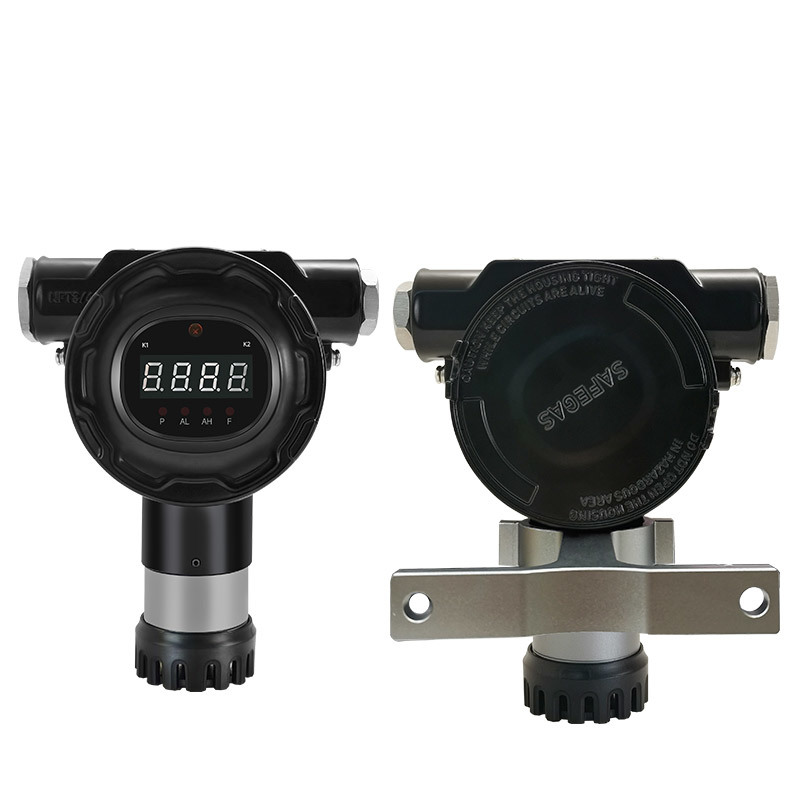

Ürün Görselleri
Teknik Özellikler (CH₄, 0 -100%LEL)
| Parametre |
Değer |
| Hedef Gaz |
Metan (CH₄) |
| Algılama Prensibi |
Katalitik yanma |
| Ölçüm Aralığı |
0 - 100%LEL |
| Çözünürlük |
%1LEL |
| Kesinlik |
≤ ±2-5% FS (sensöre bağlı) |
| Patlamaya Dayanıklılık Derecelendirmesi |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Giriş Koruması |
IP66 / IP68 |
| Güç Tüketimi |
<2,5W (zehirli gaz) / <4W (yanıcı gaz) |
| Standart Çıkışlar |
3 telli 4-20mA, RS485 Modbus |
| Röle Çıkışları |
3 röle (düşük alarm, yüksek alarm, arıza alarmı) |
| Besleme Gerilimi |
12-24VDC |
| Görüntülemek |
NEDEN OLMUŞ |
| Çalışma Sıcaklığı (Katalitik) |
-40°C ila +70°C |
| Çalışma Nemi |
%0-95 bağıl nem (yoğuşmasız) |
| Basınç Aralığı |
86-106kPa |
| Muhafaza Malzemesi |
Döküm alüminyum (standart); SS316 (isteğe bağlı) |
| Kablo Girişleri |
1 × 3/4 NPT (sol) ve 1 × M20 (sağ) |
| Boyutlar |
157,8 × 128,8 × 69,6 mm |
| Ağırlık |
1,0 kilo |
| Garanti |
1 yıl |
Temel Yetenekler
- 1000 metrelik ayrım- Sensör ve verici, RS485 aracılığıyla 1000 m'ye kadar ayrı olabilir - zor kurulumlar için eşsiz esneklik.
- Patlamaya dayanıklı sertifikalı- IECEx ve ATEX Ex db IIC T6 Gb - Bölge 1 ve 2 tehlikeli alanlar için güvenli.
- IP66/IP68 koruması- Toz geçirmez, güçlü su jetlerine karşı korumalı ve suya daldırılabilir.
- Çoklu çıktı seçenekleri- 4-20mA (3 telli), RS485 Modbus ve harici cihaz kontrolü için üç röle.
- Güvenli yapılandırma- Manyetik çubuk (dahil) veya isteğe bağlı uzaktan kumanda - patlayıcı ortamlarda muhafazayı açmaya gerek yoktur.
- Yerel ekran- LED ekran, verici konumunda gerçek zamanlı gaz konsantrasyonunu gösterir.
- Dayanıklı yapı- Döküm alüminyum gövde; Aşındırıcı alanlar için isteğe bağlı olarak paslanmaz çelik 316.
- Kolay kurulum- Birlikte verilen montaj braketi; standart kablo girişleri (NPT ve M20).
Üretici Hakkında
Shenzhen YuanTe Technology Co., Ltd. (Güvenlik gazları)- 2010 yılında gaz algılama Ar-Ge, üretim ve satış alanında 16 yılı aşkın deneyimle kuruldu. Şirket petrol ve gaz, kimyasallar, çevre koruma, elektronik, belediye mühendisliği, tarım ve ev aletleri alanlarında hizmet vermektedir.
Anahtar kimlik bilgileri:
- ISO9001, ISO45001, IECEx, ATEX, EMC sertifikalı
- Yıllık üretim kapasitesi: >80.000 adet
- Tipik teslimat: 5-7 iş günü
- 7/24 küresel satış sonrası destek
- Ürün yelpazesinde taşınabilir dedektörler, sabit vericiler, gaz analizörleri, kontrol panelleri, bağlantı istasyonları ve kalibrasyon aksesuarları yer almaktadır.
Sıkça Sorulan Sorular
S1: Sensör vericiden ne kadar uzakta olabilir?
A1: RS485 iletişimini kullanarak 1000 metreye kadar.
S2: SG100-R metan dışındaki gazları tespit edebilir mi?
A2: Evet. Katalitik (yanıcı), IR (CO₂, CH₄), elektrokimyasal (toksik) ve PID (VOC) olmak üzere yüzlerce sensör tipini destekler. Özel gaz konfigürasyonları için bizimle iletişime geçin.
S3: Vericinin ekranı var mı?
C3: Evet, bir LED ekran, verici konumundaki gaz konsantrasyonunu gerçek zamanlı olarak gösterir.
S4: Muhafazayı açmadan alarm ayar noktalarını nasıl ayarlayabilirim?
Cevap4: Birlikte verilen manyetik çubuğu (müdahaleci olmayan) veya isteğe bağlı uzaktan kumandayı kullanın; tehlikeli alanlarda güvenlidir.
S5: Hangi röleler sağlanıyor?
Cevap5: Üç röle - düşük alarm, yüksek alarm ve arıza alarmı. Harici kornaları, flaş ışıklarını, fanları veya solenoid valfleri doğrudan çalıştırabilirler.
S6: Koruma derecesi nedir?
A6: IP66 (toz geçirmez, güçlü su jetlerine karşı korumalı) ve IP68 (suya daldırılabilir).
S7: Garanti süresi nedir?
Cevap7: Verici ve sensör için 1 yıl (sensör sarf malzemelerinin garantisi, türüne bağlı olarak daha kısa olabilir).
S8: Uzak sensörün kendi güç kaynağına ihtiyacı var mı?
Cevap8: Hayır. Verici uzak sensöre RS485 bağlantısı üzerinden güç sağlar.
S9: Sensörü bir kanalın veya boru hattının içine kurabilir miyim?
A9: Evet. Uzaktan sensör kanallara, yığınlara veya borulara kurulum için tasarlanmıştır; verici dışarıda erişilebilir, güvenli bir konumda kalır.
S10: SG100-R patlayıcı ortamlar için sertifikalı mı?
Cevap10: Evet. Bölge 1 ve Bölge 2 tehlikeli alanlar için IECEx ve ATEX Ex db IIC T6 Gb sertifikasına sahiptir.
Standart Paket İçeriği
- Gaz dedektörü - 1 adet
- Manyetik değnek - 1 adet
- Kullanım kılavuzu (İngilizce) - 1 kopya
- Uygunluk belgesi / Garanti kartı - 1 kopya
- Montaj braketi - 1 takım
- Uzaktan kumanda - 1 adet
